溫度是影響熒光增白劑增白效果的重要因素之一。提高溫度可以提高熒光增白劑的擴散速率,加速熒光增白劑的上染。所以溫度調(diào)節(jié)是控制上染速率的一個重要方法。調(diào)節(jié)溫度時應使染浴的溫度均勻一致,升溫速率必須與染液的流速相適應。在絕大多數(shù)情況下,提高溫度還可以降低平衡上染百分率。

溫度對熒光增白劑的聚集狀態(tài)也有影響,提高溫度可使熒光增白劑的聚集體發(fā)生解聚,從而有利于熒光增白劑分子向纖維內(nèi)部的擴散;同時,還可以避免熒光增白劑在纖維表面上凝聚而產(chǎn)生的一種“泛黃”(也有的稱其為綠變)現(xiàn)象而造成的增白效果減弱。

溫度對熒光增白劑的牢度性能也有影響,如熒光增白劑UvitexVR conc. ,當在熱的染浴中應用時,可獲得好的耐洗、耐酸和耐氯色牢度;而在冷的染浴中應用,耐酸、耐氯色牢度則相對較低,勻染性也不好;耐光色牢度也是在沸騰狀態(tài)下應用比在低溫時應用要好。

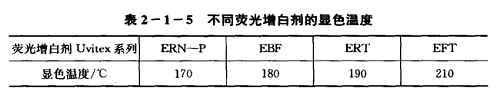

熒光增白劑的品種不同、被增白纖維的類型不同應用工藝不同,.溫度對其影響也不相同。如熒光增白劑VBL用于棉織物的增白和增艷,采用浸染,增白溫度為20~50"C;采用軋染,增白溫度為40~45"C;皂浴增白,增白溫度為80~90C。又如汽巴精化公司的UvitexERN-P、EBF、ERT.EFT,雖然都能使滌綸增白,但其顯色溫度卻不相同,表2-1- 5所示為浸軋一熱熔染色的顯色溫度。如果達不到顯色溫度,則不能使熒光增白劑充分發(fā)色、增白,有時會誤認為熒光增白劑用量不夠而增加用量,結果反而效果更差。因此對不同的熒光增白劑一定要了解其應用特性,控制好染色的溫度,合理使用。
