兩種熒光增白劑復(fù)配增效

來源：練達(dá)化工發(fā)布日期：2019-01-18閱讀：-

兩種熒光增白劑的復(fù)配是比較常見的,也是文獻(xiàn)資料中介紹比較多的。Martini等簡明地闡述了兩種滌綸熒光增白劑混合物在一-些情況下會出現(xiàn)增效作用,有增效作用的熒光增白劑混合后能更好地發(fā)揮增白作用,降低熒光增白劑的生產(chǎn)成本。

熒光增白劑Fluolite XMF是用于復(fù)配較典型的-一個(gè)品種,該熒光增白劑是英國ICI 公司在1963年開發(fā)出來的產(chǎn)品,其化學(xué)結(jié)構(gòu)

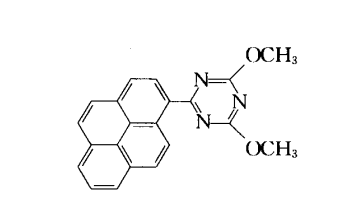

如下:

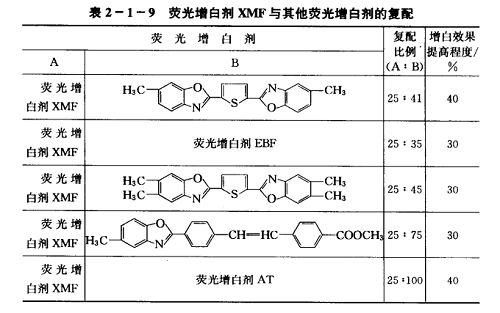

它的耐光牢度比較差,但是從近年來開展對熒光增白劑復(fù)配研究中發(fā)現(xiàn),該熒光增白劑與其他一些結(jié)構(gòu)的熒光增白劑復(fù)配可獲得一些特效,不僅白度高,而且耐光牢度也提高,并且國外已有復(fù)配商品如Hostalux EBL1、EBL1- 20 、ERT等推向市場。熒光增白劑XMF的復(fù)配情況如表2- 1-9所示。

復(fù)配實(shí)例1:熒光增白劑XMF和熒光增白劑DT按1:1(質(zhì)量比)的比例混合,用于增白滌/棉65/35 織物時(shí),織物的相對白度為140,而單用一個(gè)熒光增白劑DT時(shí)相對白度只有100。熒光增白劑DT和XMF按3:7(質(zhì)量比)的比例復(fù)配混合用于增白純滌綸織物時(shí)白度為220,而單獨(dú)使用熒光增白劑DT時(shí)白度為185,也有增效作用。

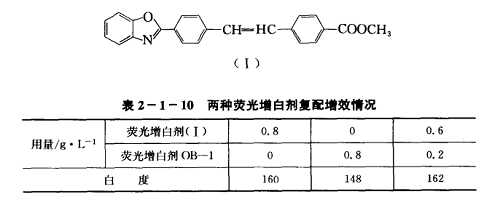

復(fù)配實(shí)例2:熒光增白OB-1與如下結(jié)構(gòu)的熒光增白劑( I )復(fù)配也有很好的增白效果,見表2-1- 10。
